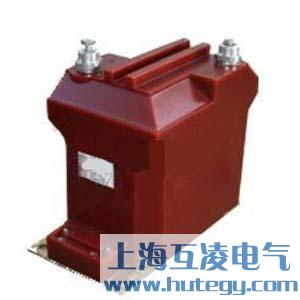

產品名稱：JDZR10-3電壓互感器

型號：JDZR10-3

品牌：上海互凌

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等

2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

環境

1.海拔高度不超過3000米；
2.周圍環境溫度不高于+40'C，不低于-5C；
3.周圍空氣的相對濕度不大于85%（20C）；
4.滿足II級污穢等級；
5.安裝場所無腐蝕性的氣體

產品	額定電壓比（V）	額定二級輸出（VA）						極限輸出（VA）	額定絕緣水平（KV）
產品	額定電壓比（V）	0.2	0.5	1	3	0.2/0.2 0.2/0.5	0.5/0.5	極限輸出（VA）	額定絕緣水平（KV）
JDZR10-3	3000/100	30	80	150	250	/	/	400	3.6/23/40

結構特點

JDZR10-3電壓互感器為環氧樹脂真空澆注全封閉式結構，適用于額定頻率50Hz，額定電壓10kV及以下戶內裝置的電力系統中作電壓、電能測量和保護使用。本型互感器輸出容量大，局部放電量小，最大特點是一次帶有熔斷器保護，可免除用戶再為配置熔斷器造成的煩惱，可大大避免浪費開關柜內有效空間，而且熔斷器更換非常方便，直接可裝入互感器內部，熔斷器的熔斷電流與互感器的短路承受能力相配，有效地保護互感器在電網出現故障時不燒毀。二次出線加罩保護，可避免觸電事故和現象。

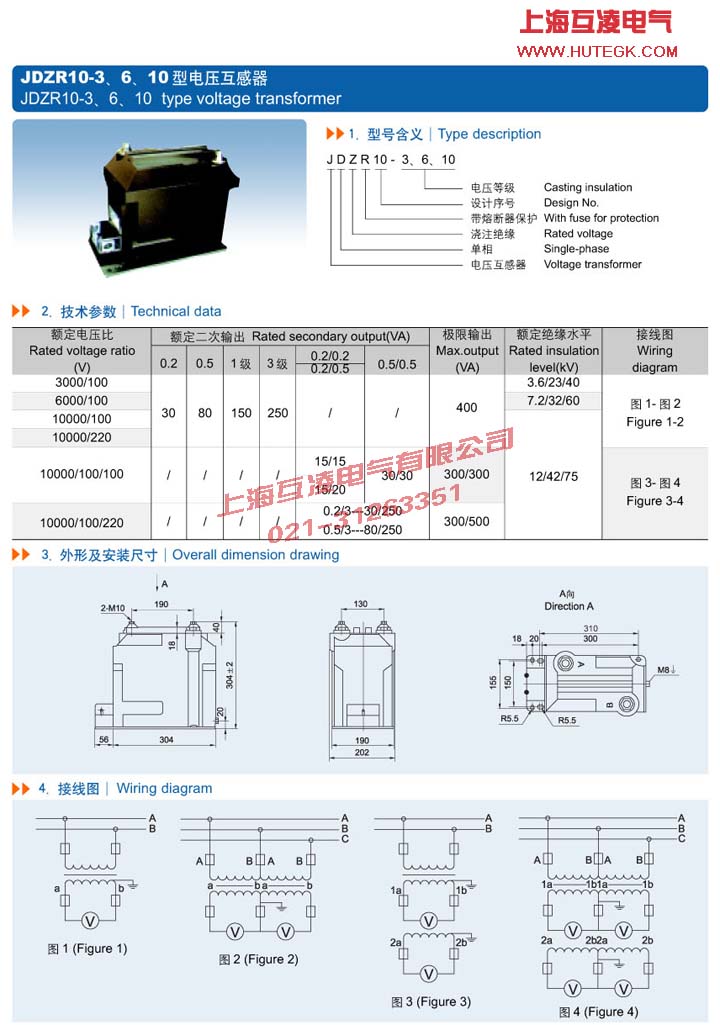

JDZR10-3(JDZRF10-3)型單相-全封閉電壓互感器

技術表

電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。
